Roedensysteem DC Easy

Verschillende vooraf gedefinieerde opties voor eenvoudige specificatie van uw daglichtoplossing

Geschikt voor:

  • Platte daken
  • Alle soorten dakbedekking
  • Montage in dakhellingen van 10-60°

Belangrijkste voordelen:

  • Vastgestelde oplossingen voor eenvoudige specificatie
  • Zelfdragende oplossing
  • We bieden garantie op zowel het product als de montage
Binnenaanzicht van een roedensysteem Easy met lessenaarskap. Schuytgraaf, Arnhem.
Galerij bekijken

Vergelijkbare documenten en links

Eigenschappen

  • In het kort
    Creëer een daglicht- en ventilatieoplossing met roedensysteem DC Easy Roedensysteem Easy is een vooraf gedefinieerde dakbeglazingsoplossing die kan worden besteld als:
    • Lessenaarsdak 10-60°
    • Lessenaarsdak met muuraansluiting 10-60°
    • Zadeldak 15-45˚
    • Sheddak 30-60°
    Dit thermisch onderbroken roedensysteem bestaat uit aluminium profielen, verticale roeden en horizontale dwarsbalken die op locatie worden gemonteerd. De verticale en horizontale aluminium profielen zijn uitgerust met EPDM pakkingen.

    Aan de buitenzijde worden de profielen uitgerust met klemlijsten met EPDM pakkingen die de isolerende beglazing op zijn plek houden. De profielen dragen de structurele belasting van de oplossing, waardoor er een zichzelf dragende structuur ontstaat. De profielen kunnen, indien nodig, ook op een stalen, betonnen of houten draagconstructie worden bevestigd.

    De verticale roeden en dwarsbalken hebben een profielbreedte van 60 mm. De profielhoogte kan variëren van 60 mm t/m 120 mm. Deze wordt bepaald door de overspanning, waarbij rekening wordt gehouden met het eigen gewicht en de vooraf bepaalde externe belasting.
    Het systeem is uitgerust met een betrouwbare waterafvoer op twee niveaus.

    We bieden garantie op zowel het product als de montage, we produceren, leveren en monteren uw DC Easy roedensysteem.

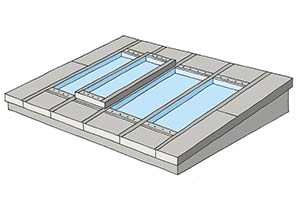

    Afbeelding van roedensysteem Easy lessenaarskap

    Lessenaarskap 10-60°

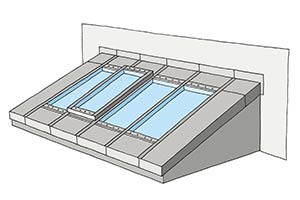

    Afbeelding van roedensysteem Easy lessenaarskap met muuraansluiting

    Lessenaarskap met muuraansluiting 10-60°

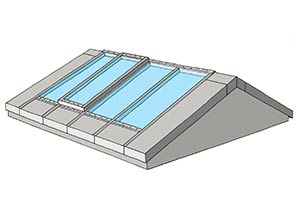

    Afbeelding van roedensysteem Easy met zadeldak

    Zadeldak 15-45°

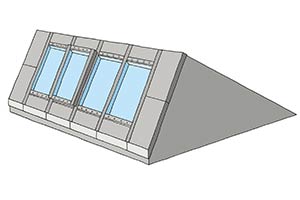

    Afbeelding van roedensysteem Easy met sheddak

    Sheddak 30-60°.

  • Functies en matenoverzicht
    De breedte van de opstand moet minimaal 100 mm zijn en moet dezelfde hellingshoek hebben als de lichtstraat. Het is de verantwoordelijkheid van de klant om door een ingenieur een statische berekening te laten maken van de opstand.
    Een maximale sneeuwbelasting van 560 N/m² en een maximale windbelasting van 850 N/m² zijn van toepassing.

    Lessenaarskap

    Standaard of met muuraansluiting
    Montage in dakhellingen van 10-60°
    Breedte opstand (buitenwerkse maat hellende zijde): max. 2600 mm
    Breedte module: max. 1000 mm

    Zadeldak

    Montage in dakhellingen van 25-45° (standaardprofielen)
    Montage in dakhellingen van 15-25° (topprofielen met wapeningsstaal)
    Breedte opstand (buitenwerkse maat): max. 4500 mm
    Breedte module: max. 1000 mm
    Verticale glazen puntgevel optioneel

    Sheddak

    Montage in dakhellingen van 30-60°
    Breedte opstand (buitenwerkse maat): max. 4500 mm
    Breedte module: max. 1000 mm
    Verticale glazen puntgevel optioneel

    Afmetingen bekijken

    VENTRIA vensters zijn verkrijgbaar voor comfortventilatie of rookventilatie, of als variant die voor beide doeleinden kan worden gebruikt.
    De VENTRIA 3 klep is gemaakt van hoogwaardige aluminium profielen en heeft scharnieren aan de boven- of onderzijde voor dagelijkse comfortventilatie. De klep kan ook worden uitgerust met scharnieren aan de onderzijde voor gecertificeerde rook- en warmteafvoer met CE-markering conform EN 12101-2. Oplossingen met scharnieren aan de boven- of onderzijde kunnen met een enkele of dubbele klep worden uitgerust.

    Ventilatieramen voor comfortventilatie kunnen elektrisch (24V of 230V) of pneumatisch worden bediend. Kleppen voor rookventilatie worden echter altijd elektrisch bediend.

    Waarschuwingsdriehoek
    We raden aan om ventilatiekleppen voor roedensystemen op minimaal 2,5 m hoogte boven vloerniveau (binnen) en grondniveau (buiten) te monteren. Als de ventilatiekleppen op een lagere hoogte gemonteerd worden, moeten er veiligheidsmaatregelen worden getroffen door de gebruiker om ernstig letsel te voorkomen.

    Door het bestellen van een roedensysteem met ventilatiekleppen die binnen bereik geplaatst dienen te worden, d.w.z. binnen 2,5 m boven vloer-/grondniveau, geleverd en gemonteerd door de VELUX Groep, erkent de gebruiker dat hij of zij expliciet op de hoogte is gesteld van de wettelijke vereisten betreffende beknellingsgevaar en inherente gevaren, en aanvaardt de gebruik volledige aansprakelijkheid voor het toepassen van adequate veiligheidsmaatregelen. Er zijn geen instructies of maatregelen die de inherente gevaren van installatie onder 2,5 m kunnen voorkomen. Voorbeeld van maatregelen: installeren van een motorsensor die de stroom van de bedieningseenheid afhaalt als er beweging is in de directe nabijheid van de ventilatiekleppen voor roedensystemen.
  • Eigenschappen

    De verticale roeden en dwarsbalken hebben een profielbreedte van 60 mm. De profielhoogte kan variëren van 60 mm t/m 120 mm. Deze wordt bepaald door de overspanning, waarbij rekening wordt gehouden met het eigen gewicht en de vooraf bepaalde externe belasting.

    De verticale roeden en dwarsbalken zijn uitgerust met EPDM pakkingen. Aan de buitenzijde zijn de profielen uitgerust met aluminium afdeklijsten en klemlijsten met EPDM pakkingen, die de isolerende beglazing op zijn plek houden. Doorlopende isolatiestrips van XPS schuim worden tussen de glaseenheden geplaatst en zorgen samen met de EPDM pakkingen voor een geavanceerd thermisch onderbroken systeem.

    Afbeelding van beglazing geïntegreerd in profielen van het roedensysteem

    Horizontale en verticale verbinding

  • Beglazing
    Roedensysteem Easy is verkrijgbaar met standaard dubbele beglazing met een totale dikte van 30 mm.
    • Isolerende beglazing met lage Ug-waarden van zelfs 1.0 W/m²K
    • Gelamineerde binnenruit van veiligheidsglas
    • Buitenzijde floatglas
    • Zonwerende coating (optioneel)
    • Geprint glas (optioneel)
    • BIPV Fotovoltaïsche beglazing (optioneel)
    Lees meer over beglazing
    Afbeelding van beglazing met energiebesparende coating, LowE

    Voorbeeld beglazing, energiebesparende coating

  • Prestaties

    De VENTRIA kleppen voor rookventilatie hebben een CE-markering conform EN 12101-2.
