Système de verrières DC

Systèmes vitrés avec profilés en aluminium pour créer des verrières sur mesure

Convient pour :

  • Toits plats et inclinés, façades
  • Tous types de revêtement de toit
  • Ouverture illimitée dans la toiture
  • Installation sur versants inclinés de ≥2° et en façade

Principaux avantages :

  • Large liberté de création
  • Autoportant ou à installer sur structure portante
  • Parfait pour la conception d’atriums
  • Garantie à la fois sur le produit et l’installation
Vue intérieure d’une verrière dans un atrium. Bureaux d‘Appèl, ‘s-Hertogenbosch. Photographe : Nobert van Onna.
Voir la galerie

Documents et liens associés

Caractéristiques

  • En bref
    Avec notre système de verrières, vous pouvez créer des solutions d’éclairage naturel et de ventilation uniques, créatives et sur mesure, avec d’excellentes caractéristiques techniques.

    Ce système de verrières à rupture thermique est composé de profilés en aluminium, tiges et traverses qui sont assemblés sur chantier. Les profilés verticaux et horizontaux en aluminium sont pourvus de joints EPDM. Sur leur face extérieure, les profilés sont équipés de bandes de recouvrement et de pinces avec joints EPDM, qui maintiennent le vitrage isolant en place.

    Les profilés autoportants supportent la charge structurelle de la verrière. Si nécessaire, les profilés peuvent aussi être fixés sur une structure portante en acier, béton ou bois. Les tiges et les traverses ont une largeur de 60 mm. La hauteur des profilés se situe entre 35 et 190 mm. Celle-ci est déterminée par la portée, en tenant compte de la masse propre et de la charge externe.

    Le système offre une excellente étanchéité, même sur les toits à faible pente, ainsi qu’un drainage contrôlé et fiable sur deux niveaux.

    Nous offrons une garantie à la fois sur le produit et sur l’installation. Nous fabriquons, livrons et installons la solution d’éclairage naturel.

    Illustration d’une verrière incluant la façade

    Solution d’éclairage naturel pour le toit et la façade

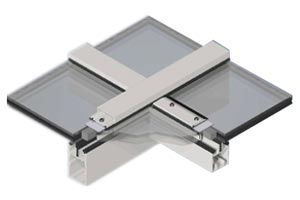

    Vue de l’insertion du vitrage dans les profilés d’une verrière

    Principe des tiges

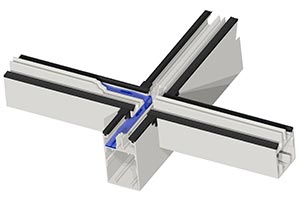

    Vue du système de drainage dans les profilés d’une verrière

    Drainage

  • Fonctions et dimensions
    Le système de verrière offre une liberté dimensionnelle presque illimitée. La hauteur du profilé peut être dimensionnée entre 35 mm et 190 mm. Elle est déterminée en fonction de la portée, en tenant compte de la masse propre et de la charge externe.

    Le calcul statique de la solution complète est réalisé par nos experts techniques et vérifié par le client, en prenant en compte la situation de la construction.

    Voir les dimensions
    Les ouvrants de toit VENTRIA sont disponibles pour la ventilation de confort ou le désenfumage, ou dans une version pouvant assurer les deux fonctions. Les ouvrants VENTRIA TG et VENTRIA 3 sont fabriqués avec des profilés en aluminium de grande qualité. Ils comprennent des charnières sur le dessus ou le dessous pour la ventilation de confort au quotidien, ou des charnières sur le dessous pour l’évacuation de la chaleur et des fumées certifiée avec marquage CE suivant EN 12101-2. Les ouvrants existent en version simple ou double.

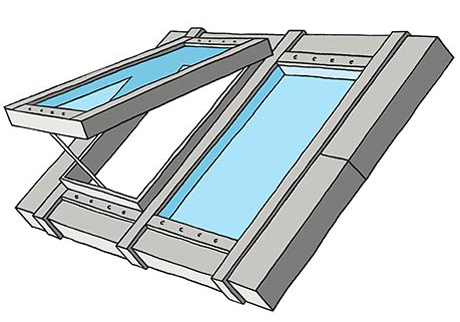

    Illustration d’un ouvrant VENTRIA avec charnières sur le dessus pour système de verrières

    Ouvrant de ventilation avec charnières sur le dessus

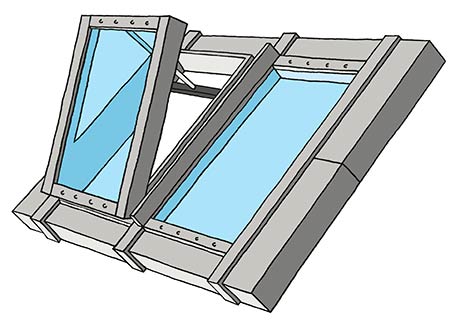

    Illustration d’un ouvrant VENTRIA avec charnières sur le dessous pour système de verrières

    Ouvrant de ventilation avec charnières sur le dessous

    Triangle d‘avertissement
    Nous conseillons d’installer les ouvrants de ventilation pour verrières à une hauteur minimale de 2,5 m au-dessus du plancher (intérieur) et du sol (extérieur). Montés à une hauteur inférieure, ils doivent s’accompagner de mesures de sécurité pour l’utilisateur afin d’éviter de sérieux dommages corporels.

    En commandant une verrière avec ouvrants de ventilation devant être installés à portée d’homme, c’est-à-dire à moins de 2,5 m du plancher/sol, fournie et installée par le groupe VELUX, l’utilisateur reconnaît qu’il ou elle a été dûment informé(e) des exigences légales relatives au risque de coincement et autres risques corrélés, et accepte l’entière responsabilité de l’application de mesures de sécurité adéquates. Il n’existe pas d’instructions ou de mesures qui puissent prévenir totalement les dangers inhérents à une installation à une hauteur inférieure à 2,5 m. Exemple de mesure : installation d’un capteur qui coupe l’alimentation de l’ouvrant quand un mouvement est détecté à proximité immédiate des ouvrant de ventilation pour verrière.
  • Caractéristiques
    Les tiges et les traverses ont une largeur de 60 mm. La hauteur du profilé peut varier entre 35 et 190 mm. Celle-ci est déterminée par la portée, en tenant compte de la masse propre et de la charge externe.
    Les tiges et les traverses sont pourvues de joints EPDM. Sur leur face extérieure, les profilés sont équipés de bandes de recouvrement en aluminium et de pinces avec joints EPDM, qui maintiennent le vitrage isolant en place.
    Des bandes isolantes continues en mousse XPS sont placées entre les panneaux de verre et assurent, avec les joints EPDM, une rupture thermique avancée pour une isolation parfaite.

    La version à collage structurel offre une alternative idéale pour les toits à faible pente. Cette version est dotée d’un joint garantissant l’étanchéité à l’eau ainsi que de plateaux en acier inoxydable fixés tous les 300 mm à la place des bandes de recouvrement.
    Vue de l’insertion du vitrage dans les profilés d’une verrière

    Raccords horizontaux et verticaux

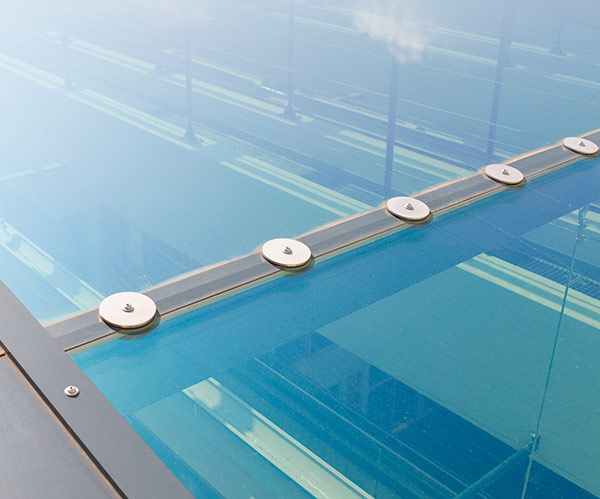

    Verrière en version collée pour installation sur faible pente

    Version collée

  • Vitrage
    Le vitrage peut être doté des options suivantes pour un climat intérieur optimal :
    • Épaisseur de verre de 16 mm à 60 mm
    • Vitrage isolant avec valeurs Ug jusqu’à 0,5 W/m²K
    • Vitrage antichute
    • Verre extérieur trempé
    • Verre intérieur de sécurité laminé
    • Traitement antisolaire
    • Verre granité
    • Vitrage photovoltaïque (panneaux BIPV)
    En savoir plus sur le vitrage

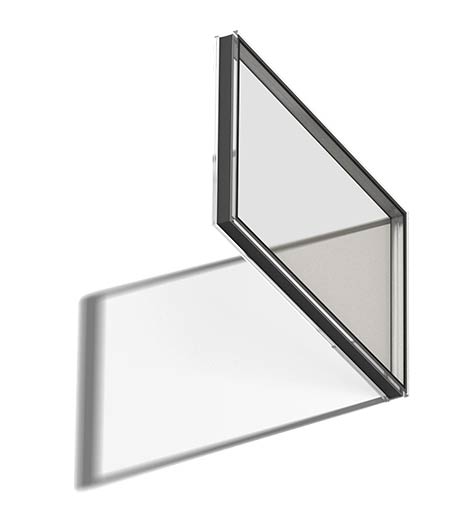

    Vue d’un vitrage avec traitement faible émissivité, LowE

    Exemple de vitrage avec traitement faible émissivité

  • Performances
    Le système dispose d’une agréation abZ Z-14.4-486 des autorités techniques allemandes de la construction. Les ouvrants pour désenfumage ont un marquage CE suivant EN 12101-2. De plus, le système et l’ouvrant VENTRIA 3 possèdent une déclaration environnementale de produit (DEP) suivant ISO 14025 en EN 15804..

    Le système peut être inclus dans un projet avec une excellente isolation thermique de type norme passive (Passive House Institute No. 0538ic03). Ce produit n’est pas compatible avec les ouvrants pour ventilation de confort ou désenfumage.
